DIN / Zeichnungsnummer: 1NJ000779
Getriebebauart / Type: Himmel-Schneckengetriebemotor / HIMMEL-wormgear
Getriebetyp / Type: SL50-71M/4-A4,5

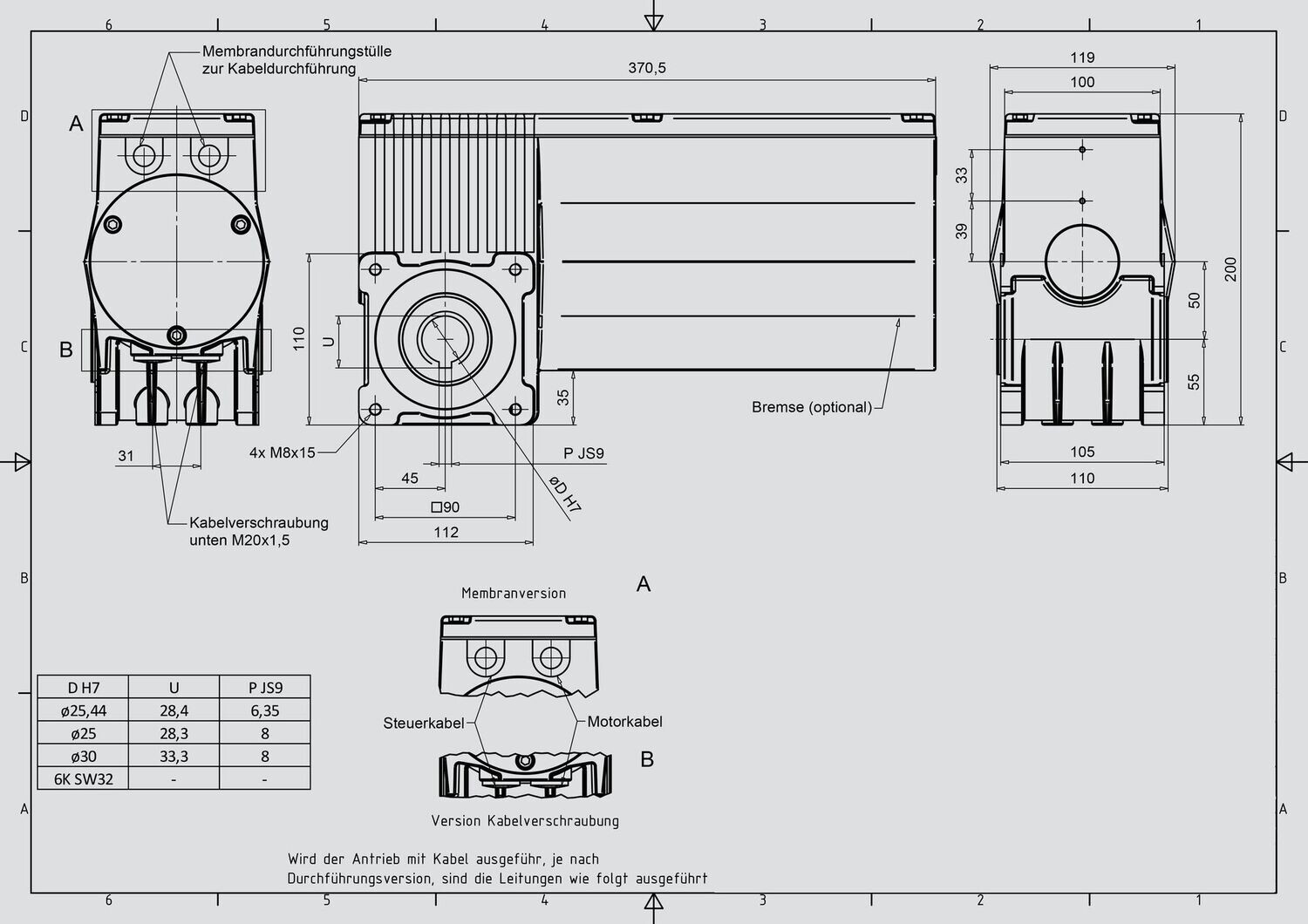

Maßbild/Dimension sheet: 1NJ000779
Übersetzung/Ratio [i]: 117.00
Abtriebsdrehzahl / Output speed [1/min; 1/rpm]: 11.67
Schichtdicke Lack/ paint layer thickness [um]: 60-80
Schutzart/protection class: IP65
Bauform / mounting position: H-04-A
Abtriebsmoment / Output torque [Nm]: 44.5
Drehrichtung/direction of rotation: rechts/right [CW]
Abtriebswelle Getriebe/Output shaft [mm; Zoll]: H30x110
Lagerung Getriebe / Bearing: zugeordnete Lagerung / assigned bearings
Ölart/Oil type: CLP PG 460 Synth.oil
Ölmenge / Oil quantity [I]: 0.20
Wellenwerkstoff / Shaft material: Edelstahl / Stainless steel
Abdichtung Getriebe / Sealing: Wellendichtring (WDR) / shaft seal ring
Umgebungstemperatur / Ambient temperature /Ta [°C]: -20/+40
Elektrische Ausführung / Elektrical design: CE
Polzahl / Poles: 4
Nennfrequenz / Nominal frequency [Hz]: 50
Nennspannung / Nominalvoltage [V]: 230/400
Schaltung/Wiring: S100 (D/Y)
Nennleistung / Nominalpower [kW]: 0.75
Motordrehzahl nenn / Motor speed nom. [1/rpm]: 1365
Nennstrom / Nominal current In [A]: 3.30/1.90
CosPhi / CosPhi: 0.77
Wicklungsschutz / Motor protector: WT 150°C
Isolationsklasse / Insulation class: F
Betriebsart/Duty type: S3-40%
Lüfter / Fan: ohne / non-ventilated
Bremssteuerspg/Brake supply voltage [V]: 230
Überwachung / Monitoring: ohne / without
Gebertyp/Type of encoder: Absolutwertgeber / absolute encoder Singleturn

Impulszahl / No. of impulses: 2048

Mechanische Variante / Mechanical variant: RS485/19,2k Baud
Elektronik Geber/Electronic: 7-18VDC

Schutzart Geber / Protection class: IP20
